La matriz es el corazón de cualquier proceso de estampación metálica. Es la herramienta que define la forma, las dimensiones y la calidad de la pieza estampada. Diseñar y fabricar una matriz de precisión requiere conocimiento profundo de metalurgia, mecánica de la deformación y procesos de mecanizado. En esta guía técnica, ATC Estampaciones —fabricantes de matrices desde hace más de 30 años— explica los tipos de matrices existentes, los materiales utilizados, el proceso de fabricación y los factores que determinan su vida útil.
¿Qué es una matriz de estampación?
Una matriz de estampación es un conjunto de herramientas metálicas de alta precisión —punzón y matriz propiamente dicha— que, montadas en una prensa, conforman una lámina metálica en la forma deseada. La matriz define el resultado: cualquier variación en su geometría se traslada directamente a cada pieza producida.
A diferencia de un molde de inyección, la matriz de estampación trabaja por deformación plástica del metal, no por fusión. Eso exige que sus componentes soporten fuerzas enormes de forma repetida —a veces millones de ciclos— sin perder precisión.
Realiza una sola operación por golpe: corte, embutición o plegado. Más económica de fabricar, requiere varias operaciones independientes para piezas complejas.
Matriz Compuesta
Multi-operación simultánea
Combina varias operaciones en un solo golpe de prensa. La pieza no avanza: corte y punzonado simultáneos en la misma estación.
Matriz Progresiva
La tira de metal avanza por diferentes estaciones. Cada una realiza una operación distinta. La pieza sale terminada a cada golpe. Ideal para series largas de alta cadencia.
Matriz de Transferencia
Piezas grandes
La pieza se separa de la tira y se transfiere de estación en estación mediante un sistema automático. Ideal para geometrías grandes que no pueden avanzar en tira.
Matriz de Embutición
Deep Drawing
Transforma una chapa plana en un cuerpo hueco. Requiere diseño preciso del radio de embutición, presión del pisador y lubricación para evitar arrugas o roturas.
Materiales para la fabricación de matrices
Material
Dureza (HRC)
Aplicación típica
Vida estimada
Acero D2 (1.2379)
58-62
Matrices de corte en series largas
500K – 5M golpes
Acero H13 (1.2344)
44-52
Embutición profunda, matrices con fatiga térmica
200K – 1M ciclos
Acero M2 (alta velocidad)
62-65
Punzones pequeños, materiales abrasivos
1M – 5M golpes
Carburo de tungsteno
68-72
Series ultralargas, materiales duros
Hasta 50M golpes
Acero prebonificado P20
28-34
Porta-matrices y elementos estructurales
Vida del proyecto
Vida útil de una matriz: cuántos golpes aguanta
Acero D2 – corte
500K–5M
Acero H13 – embutición
200K–1M
Acero M2 – alta velocidad
1M–5M
Carburo de tungsteno
Hasta 50M
Proceso de fabricación de una matriz en ATC
Recepción y análisis del plano de la pieza final.
Definición del tipo de matriz y secuencia de operaciones.
Diseño 3D de la matriz con software CAD/CAM.
Simulación del proceso de estampación para validar el diseño.

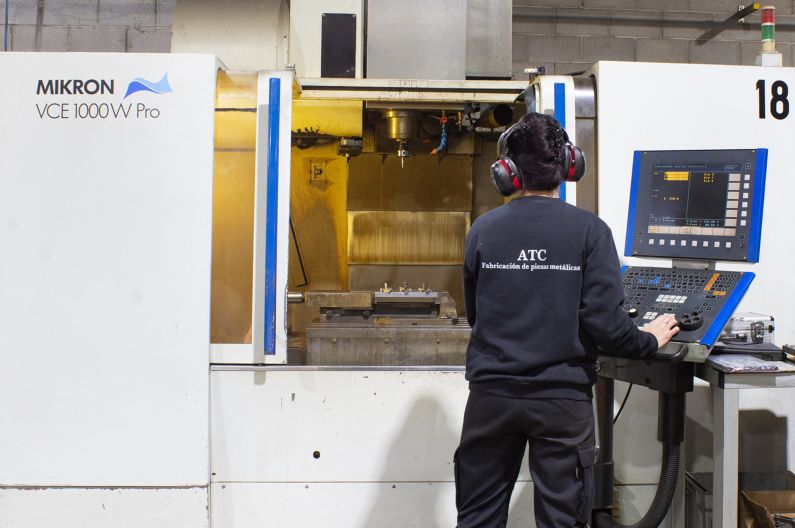

Mecanizado de alta precisión: fresado CNC, electroerosión por hilo y penetración, rectificado.
Tratamiento térmico (temple y revenido) para alcanzar la dureza objetivo.
Montaje, ajuste y pruebas de la matriz en prensa.
Validación dimensional de primeras piezas y aprobación de serie.
Mantenimiento preventivo: clave para maximizar la vida útil
El mantenimiento preventivo es la inversión más rentable en matricería. Incluye:
Limpieza y lubricación periódica de componentes móviles.
Revisión de holguras entre punzón y matriz (desgaste progresivo).
Inspección visual de aristas de corte y radios de embutición.
Refilado o sustitución de componentes desgastados antes de que afecten a la calidad.
Registro de ciclos realizados por componente para planificar sustituciones.
En ATC ofrecemos servicio de mantenimiento y reparación de matrices, tanto las fabricadas por nosotros como las de otros fabricantes.
Preguntas frecuentes sobre matrices de estampación
El coste varía enormemente según la complejidad. Una matriz simple de corte puede costar entre 2.000 y 8.000 €. Una matriz progresiva compleja para una pieza de varias operaciones puede superar los 50.000 €. La inversión en la matriz se amortiza con el coste unitario de la pieza en producción serie.
Entre 2 y 12 semanas según complejidad. En ATC fabricamos nuestras propias matrices, lo que nos permite controlar los plazos y garantizar la compatibilidad total con nuestros procesos de producción.
El desgaste progresivo se traduce en piezas fuera de tolerancia, rebabas excesivas o acabados deficientes. Con un mantenimiento preventivo correcto se detecta el desgaste antes de que afecte a la producción. La solución habitual es el refilado de aristas o la sustitución de los componentes más desgastados.
En la matriz progresiva la pieza permanece unida a la tira de metal hasta la última estación. En la de transferencia, la pieza se separa antes y se mueve de estación en estación mediante pinzas automáticas. La transferencia es necesaria para piezas grandes o cuando la geometría no permite avanzar en tira.
En principio sí, siempre que la matriz sea compatible con las prensas del nuevo proveedor (dimensiones del utillaje, fuerza necesaria, paso de avance). En ATC podemos evaluar matrices de terceros y adaptarlas si fuera necesario.
